IC 7812 (LM7812) Là Gì?

IC 7812 (LM7812) được hiểu theo là một trong những dòng IC ổn áp có tác dụng dùng để ổn định điện áp 12V đầu ra, với đầu vào Max ( cực đại ) là 36V, Min ( cực tiểu ) là 15V.

Số lượng chân của loại IC tương đối ít nên rất thích hợp cho các mạch điện tử với điện áp nhỏ, IC kết hợp trong gói TO-200.

Với IC 7812 hiện nay được kết hợp các chức năng như: bảo vệ ngắn mạch, bảo vệ quá nhiệt và giữ các linh kiện tranzito công suất trong mạch làm việc ở mức an toàn nhất. Tránh trường hợp mạch có vấn đề nhưng không phá hủy IC.

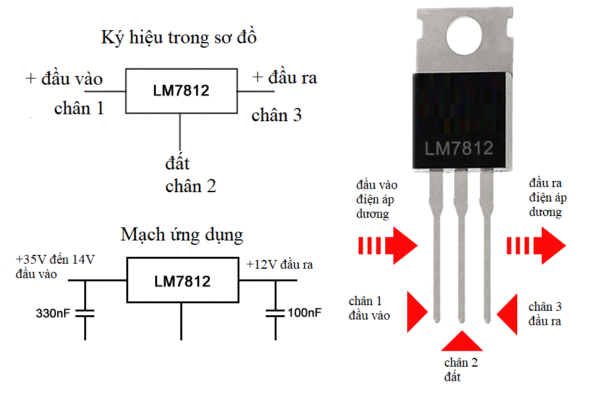

IC 7812 có nhiệm vụ giúp ta điều chỉnh điện áp cố định. Bạn có thể tham khảo sơ đồ chân và sơ đồ nguyên lý của mạch điện áp cố định đầu ra 12V.

Điện áp đầu ra: +12V DC, IC 7812 được tích hợp chức năng bảo vệ khỏi những dòng điện áp cao. IC này có một bộ tản nhiệt với điểm chung được kết nối với nó. Bộ tản nhiệt giúp IC của ổn áp không bị quá nhiệt và đoản mạch.

Dòng ra: lên đến 1.5A, IC ổn áp 7812 không yêu cầu bất kỳ thành phần nào khác để cân bằng hoặc bão hòa điện áp đầu ra của chúng.

Thông Số Kỹ Thuật Của IC 7812

                                                                                                            Thông số kỹ thuật IC 7812 (LM7812)
Datasheet 7812
Chân 3
Điện áp ra 12V
Điện áp vào 15V – 36V DC
Dòng điện ra 3A
Nhiệt độ hoạt động 0°C – 125°C
Công suất 36W

Những IC thay cho IC 7812 tương đương gồm: LM1084-12, LM340-12, LM340A-12. Nếu muốn có chuẩn đầu ra cố định 12V thì ta có thể dùng IC LM317.

Các Ứng Dụng Thực Tế Của IC 7812

IC LM7812 thường được dùng phổ biến trong các mạch như:

  • Bộ điều khiển động cơ.
  • Mạch nguồn 12V.
  • Bộ sạc pin
  • ….

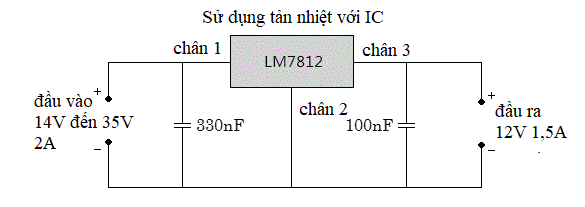

Mạch Nguồn DC 12V Dùng IC 7812

Mạch nguồn DC 12V dùng IC 7812

Mạch Cấp Nguồn Có Thể Điều Chỉnh Đầu Ra Dùng IC 7812

Để IC và mạch có hiệu suất ổn định và bền lâu thì tuyệt đối không nên dùng và vận hành mạch quá dòng 1,5A. Dùng cho IC bộ tỏa nhiệt phù hợp, luôn phải kiểm tra sơ đồ chân trước khi sử dụng và tuyệt đối không hoạt động ở nhiệt độ lớn hơn 125ºC và dưới 0ºC.
