Máy biến áp thường có tên gọi khác là máy biến thế. Đây là loại thiết bị điện từ loại tĩnh, hoạt động dựa theo nguyên lý cảm ứng điện từ giúp đổi hệ thống dòng điện xoay chiều ở điện áp này thành hệ thống điện xoay chiều ở điện áp khác với tần số không thay đổi.
Vai trò truyền tải hoặc cung cấp năng lượng (không biến đổi năng lượng)
Nếu cuộn dây sơ cấp đặt vào điện áp xoay chiều thì sinh ra từ thông có biên độ phụ thuộc vào điện áp và số vòng dây quấn sơ cấp
Tỷ số vòng dây quấn cuộn sơ cấp và thứ cấp sẽ có tỷ lệ tương ứng với điện áp sơ cấp và điện áp thứ cấp đó.
Ký Hiệu Máy Biến Áp Trong Mạch Điện
Máy biến áp cũng được quy định với ký hiệu riêng cho sơ đồ mạch điện. Chính vì đó bạn cần nắm bắt và nhớ rõ ký hiệu này giúp việc lắp đặt và đọc sơ đồ dễ dàng. Dựa vào loại máy, máy biến áp sẽ có những kí hiệu riêng sau:

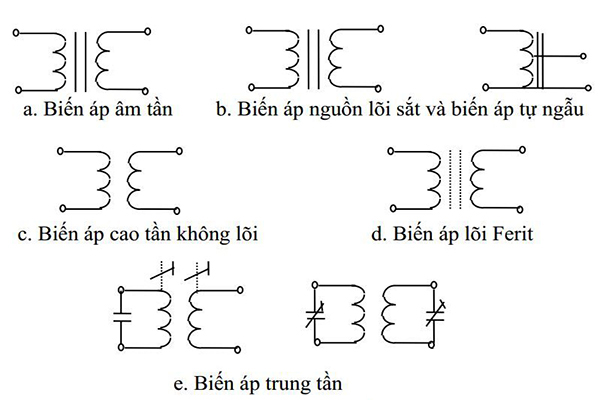

Ký hiệu máy biến áp trong mạch điện
Cấu Tạo Máy Biến Áp
Hầu như, tất cả các loại máy biến áp cũng được cấu tạo với 3 phần chính:
Lõi Thép
Được làm từ các vật liệu dẫn từ tốt nhưng chủ yếu là thép, dùng để dẫn từ thông. Các lá thép kỹ thuật được ghép thành mạch vòng kín, phía mặt ngoài phủ 1 lớp sơn cách điện dày từ 0.3mm – 0.5mm. Lõi thép bao gồm 2 phần chính sau:
Phần trụ : Thường dùng để đặt dây quấn
Phần gông: Nối liền các trụ với nhau để tạo thành mạch kín
Dây Quấn
Vai trò : Nhận và truyền tải năng lượng, thường làm từ dây nhôm hoặc đồng. Có tiết diện tròn/chữ nhật được bọc 1 lớp cách điện bên ngoài.
Có khá nhiều vòng dây được lồng vào trụ thép, giữa các vòng dây quấn như vòng dây với lõi thép đều được cách điện. số vòng dây cuốn ít nhất từ 2 trở lên, vòng dây của các cuộn khác nhau còn tùy thuộc vào loại máy biến áp.
Được chia làm 2 loại: Dây quấn sơ cấp – nhận năng lượng từ lưới, Dây quấn thứ cấp – cung cấp năng lượng cho phụ tải. Hay mọi người cũng có thể phân loại thành dây quấn cao áp (dây quấn có điện áp cao) và dây quấn hạ áp (dây quấn có điện áp thấp).
Vòng dây cuộn sơ cấp và thứ cấp khác nhau
Số vòng dây cuộn sơ cấp > số vòng dây cuộn thứ cấp ⇒ Máy biến áp hạ thế
Số vòng dây cuộn sơ cấp < số vòng dây cuộn thứ cấp ⇒ Máy biến áp tăng thế
Xét theo cấu tạo thì chúng được chia thành 2 loại chính : dây quấn đồng tâm và dây quấn xen kẽ. Trong đó :
Dây quấn đồng tâm: Có tiết diện ngang là các vòng tròn đồng tâm được chia ra thành các loại khác theo kiểu dây quấn
Dây quấn hình trụ: Sử dụng cho dây quấn hạ áp và cao áp.
Dây quấn hình xoắn: Sử dụng cho dây quấn hạ áp có nhiều sợi dây chập.
Dây quấn hình xoắn ốc liên tục: Sử dụng cho dây quấn cao áp, tiết diện dây dẫn hình chữ nhật
Dây quấn xen kẽ: Gồm các bánh dây hạ áp và cao áp lần lượt xen kẽ nhau dọc theo khe trụ thép.

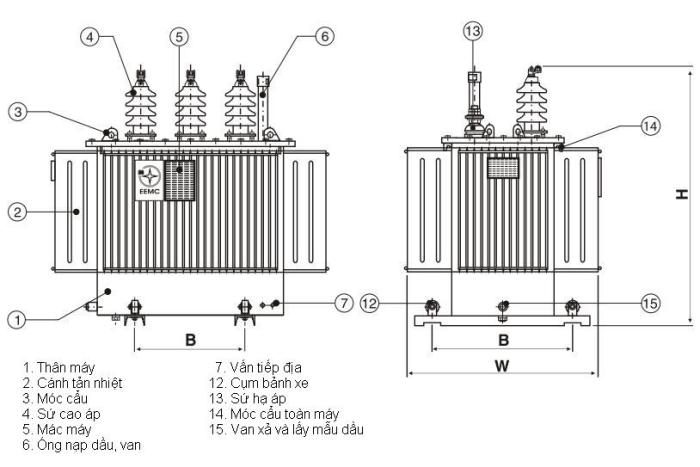

Vỏ máy
Tùy từng loại máy thì sẽ có chất liệu vỏ khác nhau. Chất liệu thường được sử dụng nhiều như : nhựa, gỗ, gang, thép, tôn mỏng,… dùng để bảo vệ những bộ phạn bên trong với phần thùng và nắp khép kín. Trong đó, nắp thùng thiết kế bên trong giúp che đậy hoàn toàn bề mặt, gồm những bộ phận như sau:
Sứ cách điện của dây dẫn quần cao áp và hạ áp.
Bĩnh dãn dầu có ống thủy tinh dùng để theo dõi mức dầu.
Ống bảo hiểm được chế tạo từ thép, hình trụ nghiên 1 đầu nối với thùng và 1 đầu bịt bằng đĩa thủy tinh. Nếu áp suất tăng lên đột ngột trong thùng thì đĩa thủy tinh sẽ vỡ, dầu tràn ra hạn chế gây ra hỏng máy biến thế.
Bộ truyền động cầu dao đổi nối các đầu điều chỉnh điện của dây quấn cao áp.
Rơ le để bảo vệ cho thiết bị.
Có 1 lỗ nhỏ để đặt nhiệt kế theo dõi nhiệt độ.
Công Dụng Của Máy Biến Áp
Máy biến áp là thiết bị dùng để biến đổi điện áp, chúng có công dụng như sau:
Tăng điện áp từ máy phát điện ở nguồn để phát tới cho mọi gia đình giúp giảm tải phù hợp với nhu cầu sử dụng và đảm bảo an toàn cho người sử dụng.
Đóng vai trò quan trọng trong việc tiết kiệm điện tiêu thụ. Đồng thời bảo vệ các thiết bị điện sử dụng hằng ngày, giảm thiểu tối đa rủi ro về cháy nổ, hư hại thiết bị và tình huống bất ngờ xảy ra.
