Cách đấu đồng hồ 3 pha gián tiếp.
Có rất nhiều cách đấu đồng hồ 3 pha dán tiếp. Nhưng chủ yếu vẫn là việc sắp xếp giữa các bước đấu đồng hồ mà thôi. Hôm nay mình xin chia sẻ lại các bước đấu đồng hồ điện 3pha gián tiếp lại cho các bạn xem.
Xem thêm Ổn áp Litanda 7.5kva thế hệ mới 2020
Cách lắp đặt công tơ điện 3 pha gián tiếp
Bước số 1.
- Bạn Đấu nối dây cáp nguồn 3 pha vào tủ điện với các aptomat 3pha và chia pha sao cho hợp lý nhất nhé.
- Và kiểm tra kỹ các aptomat từ aptomat 3 pha có bị xông điện. Với nhau không ( nếu xông điện với nhau sẽ gây cháy nổ rất nguy hiểm). Bạn có thể dùng đồng hồ vạn năng để xem hoặc đo đạc lại. Bằng thang đo ôm thông mạch trên đồng hồ vạn năng.
- Tham khảo cách sử dụng đồng hồ vạn năng đo điện ở đây.
Bước số 2:
- Chúng ta tiến hành treo đồng hồ điện 3 pha. Vào vị trí cần lắp đặt. Rồi dùng dao trổ tước vỏ bên ngoài cáp 3 pha ( chú ý là tránh trường hợp bị cắt vào cáp làm chập điện và nguy hiểm). 1 chút không cẩn thân thôi sẽ là chập điện rất nguy hiểm.
- Sau đó bạn dùng kìm kẹp code để để kẹp đầu dây ( giữ chặt đầu dây với đồng hồ và nhằm giữ chắc vị trí tiếp xúc giữa công tơ và đầu cáp điện). Nếu bạn giữ không chặt thì chắc chắn sẽ bị move. Gây cháy nổ sau này khi sử dụng có tải lớn.
Bước số 3:
Sau khi chúng ta treo đồng hồ 3 pha xong.
Bắt đầu tiến hành mở nắp đồng hồ 3 pha. Sẽ thấy bên trong có sơ đồ đấu nối làm theo sơ đồ đấu nối này là ok.
Tất cả đồng hồ điện 3 pha gián tiếp ở Việt Nam thường có 11 đầu dây ra. Và chúng được ký hiệu ừ 1 đến 11 từ trái qua phải như hình vẽ dưới đây nhé:
Trên công tơ có ta nhìn thấy có 11 điểm đấu nối thứ tự từ 1 đến 11. Chúng ta tiến hành chia làm 4 nhóm.
- Nhóm pha chữ A: Bao gồm tín hiệu điện áp Fa A ( đầu số 2) và tín hiệu dòng Fa A ( đầu số 1 và đầu số 3)
- Nhóm pha chữ B: Bao gồm tín hiệu điện áp Fa B ( đầu số 5) và tín hiệu dòng Fa B ( đầu số 4 và đầu số 6)
- Nhóm pha chữ C: Bao gồm tín hiệu điện áp Fa C ( đầu số 8) và tín hiệu dòng Fa B ( đầu số 7 và đầu số 9 )
- Nhóm trung tính chữ N: Bao gồm đầu dây số 10 và số 11 ta đấu lại với nhau.

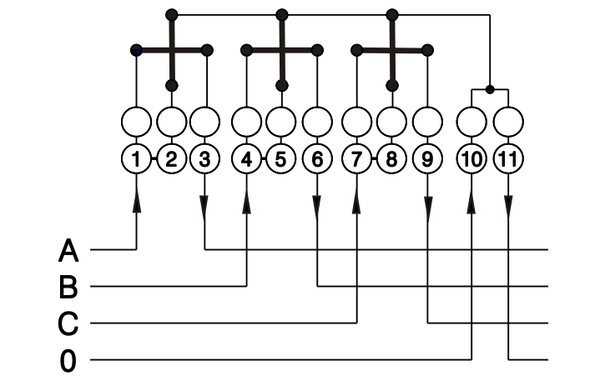

Nhìn sơ đồ đấu nối điện áp 3 pha với công tơ điện 3 pha gián tiếp hình dưới đây nhé:
Ảnh : Sơ đồ đấu nối công tơ điện 3 pha gián tiếp
Sau khi tiến hành lắp đặt đồng hồ điện 3 pha gián tiếp. Chúng ta cần lưu ý các vấn đề sau:
- Ngõ ra thứ cấp biến dòng đo lường Fa A thì nối vào tín hiệu dòng Fa A, ký hiệu đầu (k) và cuối I (l), không được nhầm với nhau.
- Khi luồn dây qua lỗ biến dòng cần phải đúng chiều K qua L, tránh được lẫn lộn với nhau. Nếu lẫn lộn là đo sai nhé.
- Tín hiệu nối chắc chắn phải đảm bảo bền vững không được có xung điện xảy ra. Nếu có thì hệ số đo đạc sẽ không chính xác. Hay xảy ra sai số không mong muốn.
Nếu trong lúc thực hiện mà có sai sót 1 trong 4 chú ý trên sẽ dẫn đến sai số của phép đo rất lớn. Nên các bạn chú ý rất chú ý nhé.
Sơ đồ đấu dây công tơ điện 3 pha trực tiếp.
Nói về việc lắp đặt công tơ điện 3 pha trực tiếp thì khá đơn giản. Tuy nhiên các bạn cần phân biệt rõ. Khi lắp đặt tránh nhầm lẫn sẽ rất nguy hiểm cho thiết bị điện. Và cũng như độ an toàn cho bản thân và người khác.
Bước số 1 : Chúng ta ngắt aptomat sau khi đã đấu nối các thiết bị cũng như ổ cắm tới tủ điện là các aptomat. Để đấu điện nguội.
Bước số 2:Chúng ta tiến hành treo công tơ và dùng dao trổ gọt dây cáp 3 pha.
Bước số 3: Chúng ta tiến hành mở lắp đồng hồ. Và nhìn vào tất cả sơ đồ đấu nối trên lắp bảo vệ công tơ sẽ có sơ đồ đấu nối. Chú ý các bạn nên nhìn cho kĩ nhé. Không là hối hận đấy.
Và trên công tơ sẽ có 8 Điểm có số thứ tự từ 1 ->> 8 ) ta tiến hành chia thành 4 nhóm.
- Nhóm chữ A ( 1 là vào - 2 là ra)
- Nhóm chữ B ( 3 là vào – 4 là ra )
- Nhóm chữ C ( 5 là vào – 6 là ra)
- Nhóm chữ D ( 7 là vào – 8 là ra ) Nhóm D là nhóm dây trung tính
Các bạn chú ý phải đấu nối theo hình là đảm bảo thành công.

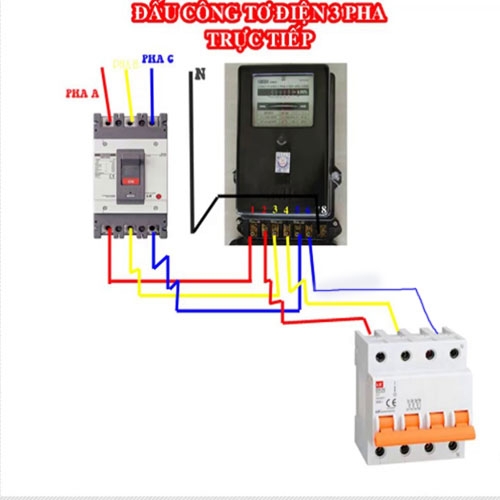

Sơ đồ cách lắp đặt đồng hồ điện 3 pha trực tiếp.
Tất cả có 2 cách lắp đặt công tơ điện 3 pha
- Số 1: Cách lắp đặt công tơ điện 3 pha trực tiếp
- Số 2: Cách lắp đặt công tơ điện 3 pha gián tiếp
Thông thường để lựa chọn cách lắp đặt . Ta nên nhìm aptomat tổng và dựa vào công suất sử dụng.
Nếu công suất sử dụng và aptomat tổng dưới 100A thì chắc chắn sẽ lắp đặt công tơ điện theo cách lắp trực tiếp.
Nếu công suất sử dụng và aptomat tổng trên 100A thì chắc chắn sẽ lắp đặt công tơ điện theo cách gián tiếp.
Cách tính số điện công tơ 3 pha gián tiếp.
Cách tính số điện công tơ 3 pha gián tiếp thì phụ thuộc vào đồng hồ các bạn để dòng bao nhiêu.
Nếu tủ điện các bạn lắp TI 100/5: Thì 5 số điện trên đồng hồ sẽ tương ứng với 100 số điện.
Nếu tủ điện các bạn lắp TI 200/5: Thì 5 số điện trên đồng hồ sẽ tương ứng với 200 số điện.
Và khi đi thu tiền điện người ta sẽ nhân cái hệ số này lên. Và còn phạt công suất công vô ích và có ích nữa. Nhưng mình sẽ viết ở 1 bài khác để các bạn tiện theo dõi nhé.
Sơ đồ đấu dây công to điện 1 pha gián tiếp
Công tơ điện 1 pha thì chỉ có trực tiếp không có gián tiếp các bạn nhé. Vì điện 1 pha điện lực chỉ cho lắp át tốt đa là 100A.
Không lắp lớn hơn bao giờ cả. Nên các nhà sản xuất đồng hồ họ cũng không sản xuất lại 1 pha gián tiếp làm gì cả.
