MCCB Là Gì?

MCCB là cụm từ viết tắt tiếng anh Moulded Case Circuit Breaker. .Hay còn được gọi với cái tên Át khối, Aptomat vỏ đúc.

MCCB là 1 loại thiết bị bảo vệ điện được dùng để bảo vệ mạch điện khỏi dòng điện quá mức. Có thể gây ra lỗi quá tải hay ngắn mạch.

MCCB thường hay có dòng cắt mạch lớn, dòng cắt định mức.

Cấu Tạo, Nguyên Lý Hoạt Động Của MCCB

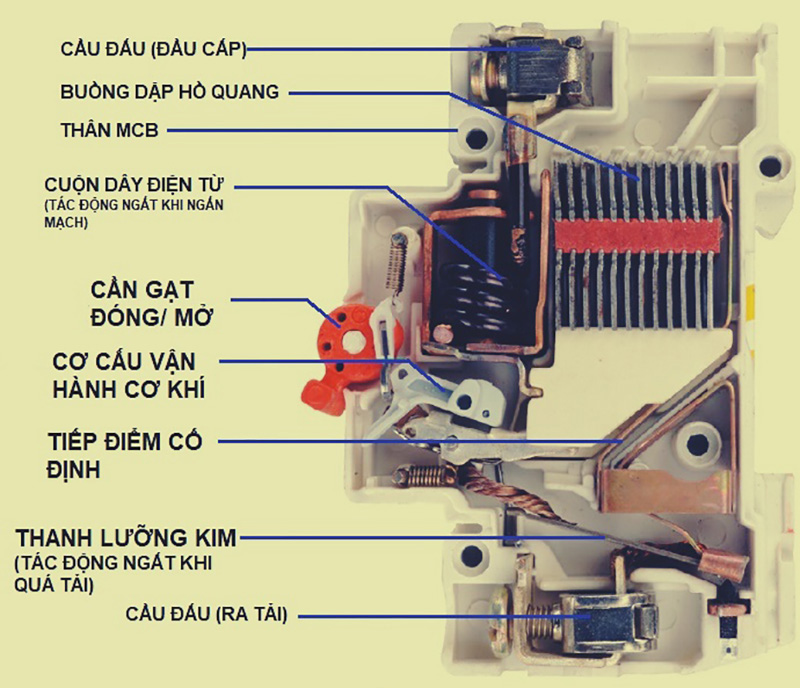

Cấu Tạo MCCB

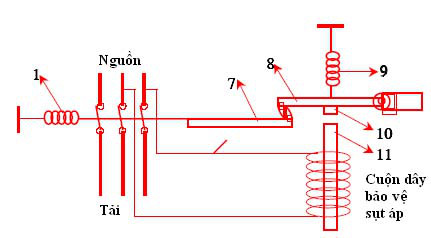

Nguyên Lý Hoạt Động MCCB

MCCB dùng cho thiết bị nhạy cảm với nhiệt độ (nhiệt năng), thiết bị điện từ nhạy cảm với dòng điện (từ tính) để cung cấp cơ chế ngắt cho mục đích cách ly và bảo vệ.

1. Nguyên lý nhiệt năng : Bảo vệ quá tải của MCCB qua phần nhạy cảm với nhiệt độ. Thành phần này chính là 1 thanh lưỡng kim. Nếu hai kim loại giãn nỡ ở các tốc độ không giống nhau thì lúc đó sẽ tiếp xúc với nhiệt độ cao. Trong điều kiện hoạt động bình thường, thanh lưỡng kim sẽ cho dòng điện chạy qua MCCB ( Át Khối ). Mội khi dòng điện đã vượt quá mức cho phép, tiếp xúc lưỡng kim sẽ bắt đầu nóng và uống cong do tốc độ giãn nở nhiệt không giống nhau của 2 kim loại. Tiếp điểm (thanh kim loại) sẽ bị uốn cong đến điểm đẩy vật lý vào thanh ngắt và tháo rời các tiếp điểm. Điều đó làm cho mạch bị gián đoạn.

Việc bảo vệ nhiệt của MCCB này thường sẽ có độ trễ về thời gian. Điều này cho phép thời gian quá dòng ngắn thường hay thấy trong 1 số hoạt động của thiết bị, ví dụ như dòng điện sau khi khởi động động cơ. Thời gian trễ này, sẽ cho phép mạch tiếp tục hoạt động bình thường trong những trường hợp này mà không bị ngắt điện.

2. Nguyên lý điện từ : Ta sẽ dựa theo nguyên tắc điện từ. MCCB sẽ chứa 1 cuộn dây điện từ giúp tạo ra 1 trường điện từ khá nhỏ khi dòng điện chạy qua MCCB. Trong quá trình hoạt động bình thường này, điện từ sẽ được tạo ra bởi cuộn dây điện từ. Tuy nhiên, 1 khi xảy ra lỗi ngắn mạch trong mạch, 1 dòng điện lớn sẽ bắt đầu đi qua điện từ. Từ đó, 1 trường điện từ mạnh sẽ được sinh ra để hút thanh ngắt và mở các tiếp điểm.

Phân Loại MCCB

– Phân loại theo số cực: 2 cực (2P), 3 cực (3P), 4 cực (4P)

– Phân loại theo dòng điện: 10A, 15A, 20A, 30A, 40A, 50A, 60A, 75A, 100A, 125A, 150A, 175A, 200A, 225A, 250A, 300A, 350A, 400A, 500A, 630A, 700A, 800A…

– Phân loại theo dòng ngắn mạch: 18KA, 22KA, 30KA, 35KA, 42KA, 50KA, 65KA…
